La 12F à l'aéroforum de Rennes Saint-Jacques
12F

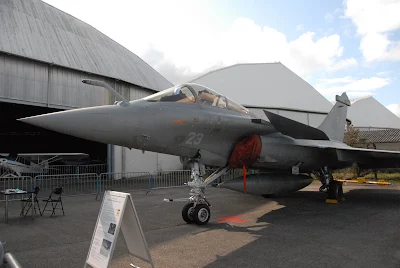

La 12F est venue avec un rafale
La 12F est la descendante de la première flottille de l'aviation embarquée. Créée en 1938, elle participe à la campagne de France puis aux opérations d'Indochine.Le 15 décembre 1999, la flottille 12F a été mise en sommeil. Elle s'est effacée avec le retrait définitif du Crusader F8-P qui a vaillamment rempli ses missions d'interceptions depuis 1964.Ces derniers des monoréacteurs monoplaces de chasse embarquée auront effectué presque 148 000 heures de vol.
Cette flottille est aujourd'hui stationnée à Landivisiau et armée d'avions de combat polyvalents Rafale. La 12F, qui a recu son 5ème Rafale au mois de mai 2001, a été réactivée le 18 mai 2001, jour de l'admission au service actif du porte-avions Charles de Gaulle.
Le 10ème Rafale a été livré le 16 octobre 2002. Le 1er décembre 2002, les Rafale de la 12F ont embarqués sur le porte-avions Charles de Gaulle pour l'opération Héraclès de lutte contre les réseaux terroristes d'Al Quaida.
Vu sous cet angle...
Les demandes de reseignements sont nombreuses et les réponses nettes et précises
L'envie est grande pour certains de monter dans l'habitacle...
http://www.netmarine.net/aero/unites/12f/index.htm
http://www.netmarine.net/aero/aeronefs/rafale/index.htm
La masse et le volume ont été réduits au minimum pour tenir les coûts de développement; la voilure médiane, en delta, de faible épaisseur, est associée à des plans canards mobiles; les entrée d’air fixes et séparées des réacteurs placées sous le cockpit sont dépourvues de cônes soniques mobiles. La cellule, conçue pour une certaine " furtivité ", utilise largement les composites (fibres de carbone) et métaux légers (titane et aluminium).
Atterrisseur
Le train est du type tricycle escamotable à commande hydraulique. Construit par Messier Bugatti, il est composé d’un train principal à une seule roue et d’un train avant, à commande de direction hydraulique, à roues jumelées. Toutes les roues se rétractent vers l’avant. L’atterrisseur est conçu pour résister à des vitesses verticales de 3 m/s pour la version terrestre et de 6 m/s pour la version navale. Les pneus sont des Michelin à carcasse radiale (pneus de train principal de 810x275-15, pression de gonflage 16 bars, pneus de train avant 550x200-10). Les freins, à disques carbone, sont actionnés sur toutes les roues par le système électrique de commandes de vol.
L’appareil possède également un parachute-frein, pour les situations d’urgence, placé dans un logement situé à la base de la gouverne de direction. Le Rafale Marine est équipé d’un train avant dit " sauteur ", c’est à dire que l’énergie stockée dans l’amortisseur est libérée en fin de catapultage, afin de modifier l’angle d’attaque de l’avion et donc de monter rapidement sans l’aide de rampe inclinée.
Motorisation
Le Rafale est propulsé par deux turboréacteurs à double flux Snecma M88-2 dévelopant chacun 48,7 kN de poussée à sec et 72,9 kN avec postcombustion. Le M88-3 qui équipera les avions de série délivrera une poussée maximum de 87 kN. Les réservoirs internes contiennent plus de 5325 litres de carburant. Le circuit d’alimentation en carburant est fourni par Lucas Air Equipement et Zenith Aviation, l’équipement par Intertechnique. Un réservoir largable de 1700 litres peut être installé sous le fuselage, un réservoir largable de 2000 litres au pylône interne sous voilure. Capacité maximale de carburant 6600 litres. Remplissage sous pression en sept minutes, ou quatre minutes pour les réservoirs extérieurs seulement. Une perche amovible de ravitaillement en vol est disponible sur toutes les versions.Aménagement
http://www.dassault-aviation.com/fr/defense/rafale/cellule-optimisee.html?L=
Le pilote est installé sur un siège éjectable Hispano-Suiza construit sous licence Martin-Baker Mk15 zéro/zéro, incliné à 29°. Verrière et pare-brise forme une seule pièce, fourni par Sully Produits Spéciaux, s’ouvrant latéralement vers la droite. La verrière est revêtue d’un film doré pour réduire la signature radar.
Avionique
Véritable " projecteur de forces ", le Rafale est en particulier équipé du radar RBE2 (Thomson-CSF/Dassault Electronique) à capacité lookdown/shootdown. Ce radar à balayage électronique peut orienter son faisceau selon deux plans (vertical et horizontal) pour accroître l’agilité de détection. En mode air-air, il peut détecter et traiter plusieurs dizaines de cibles, dont huit en poursuite renforcée. En mode air-sol, il assure l’évitement du relief, élabore une carte détaillée du terrain à une dizaine de kilomètres en avant de l’avion et recale la navigation par affinage Doppler (centrale inertielle de navigation SAGEM Uliss 52X avec interface porte-avions sur la version Marine).
L’affichage numérique sur une visualisation tête moyenne donne les informations concernant le carburant, les moteurs, l’hydraulique, le système électrique. Les autres systèmes embarqués sont projetés sur deux visualisations multifonctions latérales, en couleur, à commande sensitive de Thomson-CSF/SFENA. Le quatrième écran de cockpit est une visualisation tête basse qui affiche les informations radar et navigation.
Yolène de la Bigne, chroniqueuse à France Info et " voix " de nombreux documentaires a prété sa voix au système de commandes de vol et d’alerte à commande vocale Sextant Avionique qui sera intégré dans une future version ainsi que le viseur de casque.
Le Rafale sera aussi doté d’une " Optronique Secteur Frontal " (OSF). Développé par Thomson-CSF et Sagem, ce système de détection et de désignation d’objectif assure à la fois la localisation et l’imagerie infrarouge (à 3-5 et 8-12 µm), l’identification (par caméra TV haute définition) et la télémétrie (par faisceau laser).
Son viseur infrarouge peut détecter un avion de combat à plus de 100 km et en donner l’azimut très précis; il a aussi un mode air-sol d’imagerie (à grand-champ) pour l’aide au pilotage (jusqu’à 6km). La caméra TV permet d’identifier une cible à 40 km. L’OSF est un système passif et discret qui, couplé au radar, renforce la poursuite d’une cible.
La détection et l’évaluation des menaces sont gérées par un équipement d’alerte radar et de contre-mesures électroniques Spectra (Système de Protection et d’Evitement des Conduites de Tir du RAfale) co-dévoloppé par Thomson-CSF, Dassault Electronique et Matra;
La navigation est assurée par la centrale gyrolaser Sagem Uliss 52X et un équipement de navigation par satellite Sextant Avionique Navstar (GPS);
Thomson CSF développe aussi pour le Rafale un nouveau pod de désignation d’objectif par laser et imagerie infrarouge. Il pourra guider simultanément deux missiles air-sol et permettra le tir précis de munitions non-guidées. La reconnaissance et l’imagerie en combat aérien seront également possibles grâce au capteur infrarouge.
Autres spécifications
Visualisation tête haute, holographique à grand angle Sextant Avionique CTH3022. Equipement de communications TRT. Equipement VOR/ILS de type SOCRAT. équipement de radiocommunication V/UHF EAS et UHF TRT Saturn; radio-altimètre Thomson-CSF/CNI et enregistreur de paramètres de vol SFIM/Dassault Electronique. Communications via SINTAC/JTIDS. Equipement d’identification IFF ami-ennemi Thomson-CSF/CNI et JTIDS.
Armement
http://www.dassault-aviation.com/fr/defense/rafale/armements-avances.html?L=
Le Rafale est armé d'un canon de 30 mm Giat DEFA 791B sur le côté de l’entrée d’air du réacteur droit. Il existe d’autre part quartorze points d’emport externes : deux au centre du fuselage, deux sous les entrées d’air, deux sur les côtés à l’arrière du fuselage, six sous voilure et deux aux extrémités de voilure. La position centrale avant a été supprimée sur le Rafale Marine. La masse de charges extérieures est normalement de 6000 kg, mais peut être portée à 8000 kg dans la configuration d’attaque au sol, le Rafale étant armé d’un missile nucléaire, à tir à distance Aérospatiale ASMP. En configuration interception, il est armé de plus de huit missiles air-air Matra Mica (avec autodirecteur infrarouge ou actif) et de deux réservoirs supplémentaires sous voilure; ou six missiles Mica et 5700 litres de carburant en externe. En configuration d’attaque au sol, il emporte seize bombes de 227 kg, deux missiles air-air Mica et deux réservoirs de 1300 litres; ou deux missiles Appache, deux Mica et 5700 litres de carburant en bidons externes; ou un pod à capteur infrarouge FLIR, un pod ATLIS de désignation laser, deux bombes de 1000 kg à guidage laser, deux missiles air-sol AS30L laser, quatre Mica et un seul bidon de 1700 litres. En configuration anti-navires, il est armé de deux missiles anti-navires Exocet ou d’un ANS, quatre Mica et 4300 litres de carburant en externe
L'Avion, comment ça vole?http://www.dassault-aviation.com/fr/passion/actu/a-la-une/lavion-comment-vole-t-il.html?cHash=7d5391cba9
Il s’agit d’une animation, proposée à tous les internautes, qui a pour but de sensibiliser aux principes de vol d’un avion. Le héros est le Rafale qui, tour à tour, illustre des contenus éducatifs ou devient l’acteur d’un véritable jeu en ligne. N’attendez plus, pilotez le Rafale dans un univers en 3D !
